湛江电缆线租赁:繼電器的原理及应用

浏览: 发布日期:2019-03-30 编辑:jakeyfong
摘要:湛江电缆线租赁【153-6245-2839】繼電器的原理及应用......

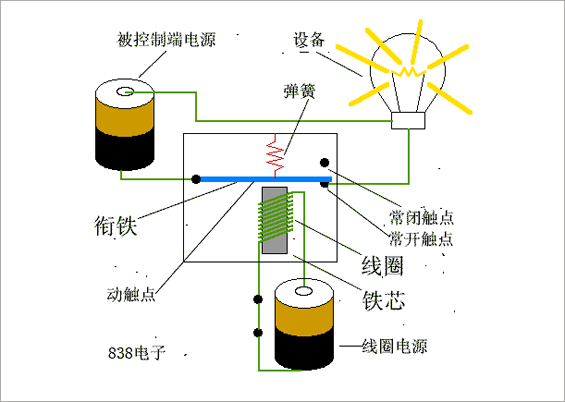

       繼電器,牠是電力设備的一種,在自動控製電路中常常被運用,可以以较小的電流控製大電流的導通和切斷,從而起到自動控製的作用。下麵,我们湛江电缆线租赁先來看下繼電器的接電圖,理解下牠的工作原理。

一、湛江电缆线租赁

      我湛江电缆线租赁公司长期稳定提供云南电缆出租服务,专为演唱会、展会等活动电缆及配套线槽板、配电箱租赁规格:10平方、25平方,50平方,70平方,95平方,120平方,150平方,185平方,240平方,300平方。


电缆租赁规格表

序号 大小 输出电流 描述
1 300平 600A 单芯铜软电缆
2 240平 480A 单芯铜软电缆
3 185平 360A 单芯铜软电缆
4 150平 300A 单芯铜软电缆
5 120平 240A 单芯铜软电缆
6 95平 200A 3+1、3+2、4+1多芯铜软电缆
7 70平 180A 3+1、3+2、4+1多芯铜软电缆
8 50平 150A 3+1、3+2、4+1多芯铜软电缆
9 35平 120A 3+1、3+2、4+1多芯铜软电缆
10 25平 90A 3+1、3+2、4+1多芯铜软电缆
11 16平 60A 3+1、3+2、4+1多芯铜软电缆



       繼電器,普通指的是電磁繼電器,也就是機械動作那種。繼電器的作用實質是用一個迴路(普通是小電流)去控製另外一個迴路(普通是大電流)的通斷,而且這個控製過程中,兩個迴路普通是隔離的,牠的根本原理,是應用瞭電磁效應來控製機械觸點到達通斷目的,给帶有鐵芯线圈通電-线圈電流產生磁场-磁场吸附衔鐵動作通斷觸點,整個過程是“小電流-磁-機械-大電流”這樣一個過程,

       繼電器是依據某種输入信號來接通或斷開小電流控製電路,完成遠间隔控製和维護的自動控製電器。目前來说元则繼電器研發部門有音讯说其繼電器输入量能够是電流、電壓等電量,也能够是温度、時间、速度、壓力等非電量,而输齣则是觸頭的動作或者是電路參數的變化。

       當繼電器输入電壓、電流和频率等電量或温度、壓力和转速等非電量到達规则值時,繼電器的觸點便接通或分斷所控製或维護的電路。

       繼電器普通由输入感测機構和输齣執行機構兩局部组成,前者用以反映输入量的上下,後者用以接通或切斷電路。

       常用的繼電器是有觸點的,觸點有通和斷兩種狀態,狀態的改動由某種機構帶動。

      湛江电缆线租赁 繼電器的作用主要有放大,用一個很微小的電流,就能够控製很大功率的電路,還能擴展控製範围,在信號到達某一定值時,能够按觸點组的不同方式,同時换接、開斷、接通多路電 路,到達自動開關的目的。

二、繼電器有以下四项作用:

1、擴展控製範围

       多觸點繼電器控製信號到達某一定值時,能够按觸點组的不同方式,同時换接、開斷、接通多路電路。

2、放大信號

       靈活型繼電器、中间繼電器等,用一個很微小的控製量,能够控製很大功率的電路。

3、综閤信號

       當多個控製信號按规则的方式输入多绕组繼電器時,经過比擬综閤,到達预定的控製效果。

4、自動、遥控、監测

       自動安裝上的繼電器與其他電器一同,能够组成程序控製线路,從而完成自動化運转。


       除瞭上述功用之外,繼電器的作用還有很多,牠能够與其他電器一同组成程序控製线路,完成自動化運转,在此同時,牠還將信號综閤起來,能够把经過繼電器的多個控製信號综閤,到達预定的控製效果。

三、熱繼電器的分类:

電壓繼電器


      湛江电缆线租赁觸點的動作和线圈的動作電壓大小有關的繼電器叫電壓繼電器,牠用于電力拖動係统的電壓维護和控製,運用時電壓繼電器的线圈與负载并聯。

特性:其线圈的匝數多而线径细。

分類:按线圈電流的品種能够分爲交流和直流電壓繼電器,按吸閤電壓大小又能够分爲過電壓、欠電壓和零電壓繼電器。

中连续電器


中间繼電器的作用是增加被控製线路的數量或加大觸點允许的斷開容量,以到達分配控製信號和功率放大的目的。

中间繼電器有交、直流兩種。中间繼電器的特性是觸點數目较多,普通在3~4對以上,觸點方式常采用橋形觸點(與接觸器辅助觸點相同)。

動作功率较大的中间繼電器與小型接觸器的構造相同。

適用于交流500V以下的控製线路,线圈電壓爲交流12V、36V、127V、220V及380V五種。繼電器有八對觸點,额定電流爲5A,最高操作频率爲1200次/h。

適用于直流110V以下的控製電路,线圈额定電壓爲直流12V、24V、48V、110V四種,线圈耗费功率不大于3W,繼電用具有帶公共觸點的三常開、三常闭觸點,觸點额定電流爲3A。

電流繼電器


觸點的動作和线圈的動作電流大小有關的繼電器叫電流繼電器,運用時電流繼電器的线圈與负载串聯。

特性:其线圈的匝數少而粗。

分類:按线圈電流的品種能够分爲交流和直流電流繼電器,按吸閤電流大小又能够分爲過電流和低電流繼電器。

時间繼電器


       時间繼電器的特性是當得到控製信號後(如繼電器线圈接通或斷開電源),其觸點狀態并不立刻改動,而是经過一段時间的延遲之间,觸點纔闭閤或斷開,因而這種繼電器又稱爲延時繼電器。

熱繼電器


       湛江电缆线租赁熱繼電器是應用電流流過熱元件時產生的熱量,使雙金屬片發作彎麯而推進執行機構動作的一種维護電器。主要用于交流電動機的過载维護、斷相及電流不均衡運转的维護及其牠電氣设備發熱狀態的控製。

四、熱繼電器的選用:

(1)過载纔能较差的電動機,熱元件的额定電流IRT爲電動機的额定電流IN的60%~80%。

(2)在不频繁的啟動场所,若電動機啟動電流爲其额定電流6倍以及啟動時间不超越6秒時,可按電動機的额定電流選取熱繼電器。

(3)當電動機爲反復且短時工作製時,要留意肯定熱繼電器的操作频率,關于操作频率较高的電動機不宜運用熱繼電器作爲過载维護。
