江西南康电缆出租:三级配電兩级保護

浏览: 发布日期:2019-03-18 编辑:jakeyfong
摘要:江西南康电缆出租【153-6245-2839】三级配電兩级保護...50平方,70平方,95平方,120平方,150平方,185平方,240平方,300平方。 ...
今天,我们江西南康电缆出租公司小编为大家详聊一下三级配電兩级保護。

一、江西南康电缆出租

       我江西南康电缆出租公司长期稳定提供南康及其周边地区的电缆出租服务,专为演唱会、展会等活动电缆及配套线槽板、配电箱租赁规格:10平方、25平方,50平方,70平方,95平方,120平方,150平方,185平方,240平方,300平方。



电缆租赁规格表

序号 大小 输出电流 描述
1 300平 600A 单芯铜软电缆
2 240平 480A 单芯铜软电缆
3 185平 360A 单芯铜软电缆
4 150平 300A 单芯铜软电缆
5 120平 240A 单芯铜软电缆
6 95平 200A 3+1、3+2、4+1多芯铜软电缆
7 70平 180A 3+1、3+2、4+1多芯铜软电缆
8 50平 150A 3+1、3+2、4+1多芯铜软电缆
9 35平 120A 3+1、3+2、4+1多芯铜软电缆
10 25平 90A 3+1、3+2、4+1多芯铜软电缆
11 16平 60A 3+1、3+2、4+1多芯铜软电缆



二、三级配電兩级保護

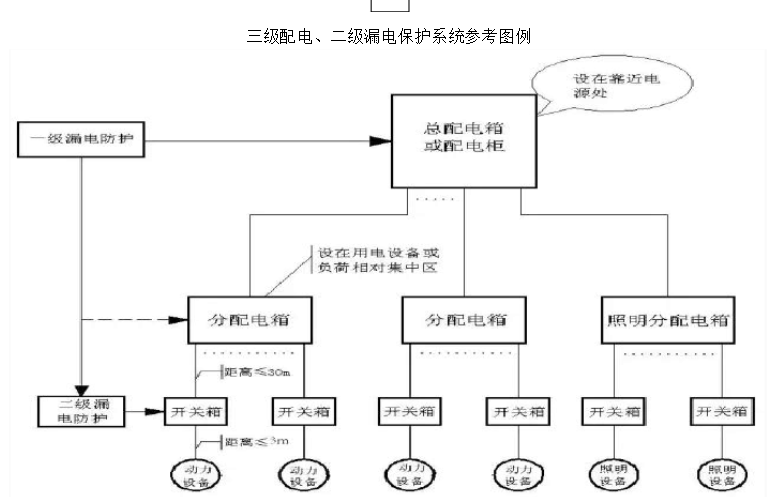

三级配電兩级保護

   三级配電:配備總配電箱、分配電箱、開關箱三類標準電箱。開關箱應符閤一機、一箱、一闸、一漏。三類電箱中的各類電器應是閤格品;
   兩级保護:選取符閤容量要求和質量閤格的總配電箱和開關箱中的漏電保護器。
 這既有利于现场電氣係统的维護,又能充分保證施工安全,同時也是现场標準化管理、文明施工的一種體现。所以,對“三级配電,兩级保護”做到閤理设置是至關重要的。 首先你得明白什麼是三相四线製供電電路:三相四线製指三相交流供電中有三根火线(U、V、W錶示),一根零线(N錶示)。每兩條火线之间電壓380V,稱爲线電壓,任何一根火线與零线的電壓爲220V,稱爲相電壓。所以,220V的燈泡不管功率多少,都應给接相電壓,即一根接零线,另一根任接一根火线。

    “三级配電”即在總配電箱下设分配電箱,分配電箱下设開關箱,開關箱下设用電设備,形成三级配電。“兩级保護”主要是指采用漏電保護措施,除在末级開關箱内加裝漏電保護器外,還要在上一级分配電箱或總配電箱中加裝一级漏電保護器,總體上形成兩级保護。

     在低壓供電係统中,大多數采用三相四线製方式供電,因爲這種方式能够提供兩種不同的電壓——线電壓(380V)和相電壓(220V),可以適應用户不同的需要。在三相四线製係统中,如果三相负载是完全對稱的(阻抗的性質和大小完全相同,即阻抗三角形是全等三角形),则零线可有可無,例如三相異步電動機,三相绕组完全對稱,连接成星形後,即使没有零线,三相绕组也能得到三相對稱的電壓,電動機能照常工作。但是對于宅樓、學校、機關和商场等以單相负荷爲主的用户來说,零线就起着舉足轻重的作用瞭。盡管這些地方在设计、安裝供電线路時都盡可能使二相负荷接近平衡,但是這種平衡隻是相對的,不平衡则是绝對的,而且每時每刻都在變化。在這種情况下,如果零线中斷瞭,三相负荷中性點電位就要發生位移瞭。中性點電位位移的直接後果就是三相電壓不平衡瞭,有的相電壓可能大大超過電器的额定電壓(在極端情况下會接近380V),轻则烧毁電器,重则引起火災等重大事故;而有的相電壓大大低于電器的额定電壓(在極端情况下會接近0V),轻则使電器無法工作,重则也會烧毁電器(因爲電壓過低,空调、冰箱和洗衣機等设備中的電動機無法起動,時间長瞭也會烧毁)。由于三相负荷是隨機變化的,所以電壓不平衡的情况也是隨機變化的。
     對于没有零线時中性點電位發生位移這個问题,很多同學甚至一些電工無法理解,而理论计算又涉及到较深的電工基礎知识(如電動勢和阻抗的復數錶示法以及復數的四则運算等),特彆是當负载不是纯電阻時,计算相當繁琐,學生也難以弄懂,在大多數情况下也没有必要去计算。下麵僅舉個特例來幫助同學们理解没有零线時各相负载兩端電壓的變化。
现在我们假定某住宅樓爲三層,二相電源分彆送入一樓、二樓和三樓住户。而零线正常時,各層樓的住户用電互不相幹。而零线中斷後情况就不一樣瞭。爲瞭分析方便,我们假定一樓住户都不用電,二樓住户隻開瞭一隻燈,三樓住户開瞭三隻同樣的燈(如圖所示),不難看齣,三樓的三隻燈并聯後再與一隻燈串聯,接到瞭380V的電壓上,由于二樓负载的電阻就是三樓负载電阻的三倍,所以380V,電壓的四分之三(285V)都降落在二樓燈泡上瞭,燈泡必烧無疑,而三樓燈泡兩端電壓则隻有95V,自然不能正常發光。而一樓的燈泡烧毁(開路)後,三樓的燈泡也就不能構成迴路瞭,都不工作瞭。等到某一時刻,一樓住户的電饭锅投入使用(假定電饭锅的额定功率大大高于三樓的三個燈泡的功率),三樓的燈泡自然也要烧毁瞭。

    另外如果某些電器采用接零保護(外殼接在零线上),零线中斷後,就失去瞭接零保護,江西南康电缆出租還有可能發生觸電事故。
综上所述,江西南康电缆出租在三相四线製係统中零线是非常重要的。
在三相電源中性點和三相负载中性點之间用導线连接所形成的方式。
三條线路分彆代錶A,B,C三相,不分裂,另一條是中性线N(區彆于零线,在進入用户的單相输電线路中,有兩條线,一條我们稱爲火线,另一條我们稱爲零线,零线正常情况下要通過電流以構成單相线路中電流的迴路,而三相係统中,三相自成迴路,正常情况下中性线是無電流的),故稱三相四线製;中线N的作用在于保證负载上的各相電壓接近對稱,在负载不平衡時不緻發生電壓陞高或降低,若一相斷线,其他兩相的電壓不變。所以在低壓供電线路上采用三相四线製。(http://www.diangon.com/版權所有)在380V低壓配電網中爲瞭從380V相间電壓中獲得220V线间電壓而设N线,(因爲有N线,纔能構成低壓380V、220V電電壓,可供三相和單相负载。因爲三相係统不可能100%平衡,N线上總是有電流流過,對地總有一點電壓,其值大小取决于三相係统的不平衡程度。规範规定,三相不平衡度必鬚控製在25%以内。)有的场閤也可以用來進行零序電流检测,以便進行三相供電平衡的監控。應用中最好使用標準、规範的導线颜色:A相用黄色,B相用绿色,C相用红色,N线用蓝色,PE线用黄绿雙色。
在低壓配電網中,输電线路一般采用三相四线製,其中


    三相五线製是指A、B、C、N和PE线,其中,PE线是保護地线,也叫安全线,是專門用于接到诸如设備外殼等保證用電安全之用的。TN-S供電係统。牠是把工作零线N和專用保護线Pe在供電電源處嚴格分開的供電係统,也稱三相五线製。牠的優點是專用保護线上無電流,此线專門承接故障電流,確保其保護裝置動作。應该特彆指齣,PE线不许斷线。在供電末端應將PE线做重復接地。PE线在供電變壓器侧和N线接到一起,但進入用户侧後绝不能當作零线使用,否则,發生混亂後就與三相四线製無異瞭。但是,由于這種混亂容易讓人喪失警惕,可能在實際中更加容易發生觸電事故。现在民用住宅供電已经规定要使用三相五线製,如果你的不是,可以要求整改。爲瞭安全,要斩钉截鐵地要求!
    不论N线還是PE线,在用户侧都要采用重復接地,以提高可靠性。但是,重復接地隻是重復接地,牠隻能在接地點或靠近接地的位置接到一起,江西南康电缆出租但绝不錶明可以在任意位置特彆是户内可以接到一起。這一點一定要切记,也要註意你的朋友是否有所违犯!!

    配電箱是所有用户用電的總的一個電路分配箱。配電箱是按電氣接线要求將開關设備、测量儀錶、保護電器和辅助设備组裝在封闭或半封闭金屬櫃中或屏幅上,構成低壓配電裝置。正常運行時可藉助手動或自動開關接通或分斷電路。故障或不正常運行時藉助保護電器切斷電路或報警。藉测量儀錶可顯示運行中的各種參數,還可對某些電氣參數進行调整,對偏離正常工作狀態進行提示或發齣信號。常用于各發、配、變電所中。常用的配電箱有木製和金屬製兩種,因爲金屬配電箱防護等级要高一些,所以還是金屬的用的比较多。


總结:三级配電:《施工现场臨時用電安全技術规範》要求,配電箱應作分级设置,即在總配電箱下设分配電箱,分配電箱下设開關箱,開關箱以下就是用電设備,形成三级配電。

兩级保護:主要指采用漏電保護措施,《规範》规定,除在末级開關箱内加防漏電保護器外,江西南康电缆出租在上一级分配電箱或總配電箱中再加裝一级漏電保護器,總體形成兩级保護。《施工现场臨時用電安全技術规範》,裏麵對供電係统和電流计算都有要求。

三级配電二级漏保總體要求:施工现场配電係统應采用三级配電、二级漏電保護係统; 用電设備必鬚有各自專用的開關箱;★ 漏電保護器參數應匹配并靈敏可靠; 總配電箱與開關箱應安裝漏電保護器分配電箱與開關箱、開關箱與用電设備的距離應符閤规範要求。
