         D型微型断路器在GB 10963.1-2005 家用及类似场所用过电流保护断路器.D-保护启动电流大的冲击性负荷（电动机、变压器等）。

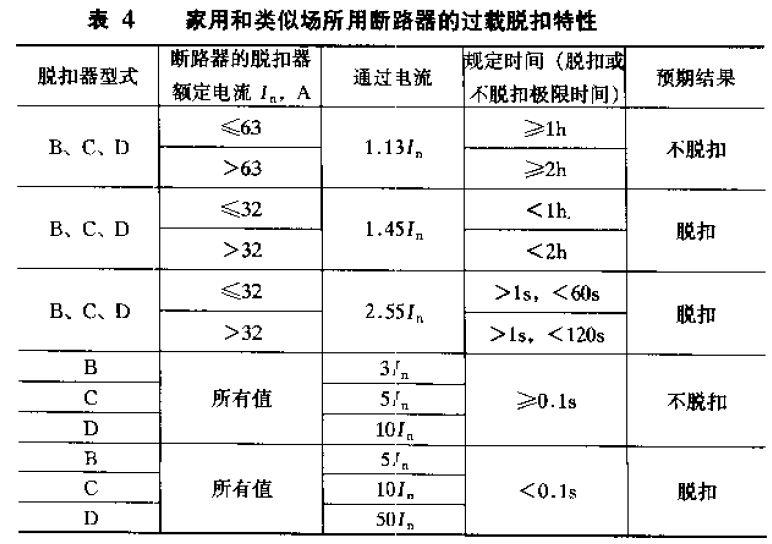

        用于交流的断路器标准中，微型断路器按瞬时脱扣电流范围分为B型，C型，D型，D型微断的瞬时脱扣电流范围为10In~20In（特定场合50In）。由于D型微断的瞬时脱扣电流门槛值比较高，可以躲过电动机起动瞬间的接通电流峰值，所以在终端配电系统常被用于保护电动机，但由于其过载保护曲线是以保护电线电缆为目的按照标准GB 10963.1（表4）而不是按照GB14048.4验证的，所以不能为电动机提供有效的过载保护。以施耐德C60-40 D型微断为例，标准GB10963.1要求电流在1.13In时断路器2小时内不脱扣，1.45In时断路器在2小时内脱扣，相对于GB14048.4中1.0In（2小时不脱扣）和1.2In（2小时内脱扣），微断在电动机出现过载时切断故障电流的时间过长，这样会导致电机温升加剧，损坏绝缘。其次当电流为1.5In时微断的动作时间为40~500s之间，而GB14048.4要求1.5In情况下过载继电器的动作时间为2min（10A级）和4min（10级），微断的动作时间偏长；此外在7.2In电流下微断的动作时间范围在1.2~4.8s之间，对于电动机起动时间不长的场合微断不会误动作，但对于过载保护脱扣级别要求为10级（4＜Tp≤10）的场合，电动机起动过程中微断的热保护可能误动作。垂直于X轴的两条直线分别代表磁脱扣电流下限值和上限值，电流为10In时标准要求脱扣时间大于100ms，电流为14In时标准要求脱扣时间小于100ms，电流介于10In~14In之间时，微断有可能热脱扣动作有可能磁脱扣动作。对于C60-40 D型微断，电流大于等于640A（14In）之后，脱扣时间为20ms，电流等于400A（10In）时，脱扣时间范围为0.6~3s之间，电流介于400A~640A之间时，有可能磁保护脱扣（20ms），也有可能热保护脱扣（最大3s）。





        用作电动机启动的小型断路器应该是D型的，C型的用作配电控制和照明用，D型的要比C型的短路分段倍数大，比如额定32A的开关，D的短路分段能力大概是额定的7-10倍，C的大概为4-7倍。

     C型一般过电流能力可能比较差,一般家用  d型用于电机的主回路上作短路保护.按照国标来说，合格的D型断路器的脱扣电流应在额定电流的10-14倍，C型断路器的脱扣电流在额定电流的5-10倍，主要看你的线路设计电流与你所选的开关额定电流需要适合。在合理的情况下，C型一般适用于照明线路，D型适用于工业。D-保护启动电流大的冲击性负荷（电动机、变压器等）。
