电缆出租浅析如何選择適宜的電動機维護斷路器





關于電動機低壓斷路器的選择,电缆出租浅析如何選择適宜的電動機维護斷路器中论述如下：

1）當采用斷路器作爲短路维護時，電動機主迴路應采用電動機维護用低壓斷路器。其瞬時過電流脱扣器的動作電流與長延時脱扣器動作電流之比（以下简稱瞬時過電流倍數）宜爲14倍左右或10~20倍可调。



2）僅用作短路维護時，即在另外裝過载维護電器的常見狀况下，宜采用隻帶瞬動脱扣器的低壓斷路器，或把長延時脱扣器作爲後備過電流维護。



3）兼做電動機過载维護時，即在没有其他過载维護電器的狀况下，低壓斷路器應裝有瞬動脱扣器和長延時脱扣器，且必需爲電動機维護型。



過電流脱扣的整定電流如下：



4）瞬時脱扣器的整定電流應爲電動機起動電流的2~2.5倍，本節取2.2倍；



5）長延時脱扣器用作電動機過载维護時，其整定電流應接近但不小于電動機的额定電流，且在7.2倍整定電流下的動作時间應大于電動機起動時间。



        以施耐德斷路器爲例，前麵提到的隻具有短路维護功用的NSX400-630 Micrologic 1.3、NSX100/250 MA和NS80H以及GV2L/GV3L都能够满足第1）和第2）项，由于隻具有短路维護功用，所以需求另外裝置熱繼電器作爲電動機的過载维護元器件。兼具短路维護和過载维護功用的熱磁式GV2ME/GV2P/GV3P和電子式NSX100-630 Micrologic 1.3/2.3/6.3-M都能够满足第1）和第3）项。

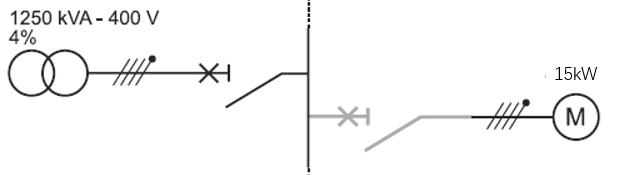

        试舉一列，如下圖所示低壓配電係统，10/0.4kV配電變壓器容量Sn爲1250kVA, 阻抗電壓百分比Uk爲4%，负载侧有1臺额定電壓380V的YX3係列鼠笼式異步電動機，功率Pm爲15kW，效率η爲95%，功率因數cosφ爲0.85，電動機直接起動，電動機離變壓器间隔很近疏忽電缆對短路電流的影響，爲该電動機選择適宜的斷路器。





第1步 预算预期短路電流，用于選择斷路器短路分斷纔能；



第2步 计算電動機额定電流（有效值），用于選择斷路器额定電流和過载维護整定電流；



第3步 查询電動機材料，YX3係列電動機的起動電流爲（有效值），起動電流與额定電流之比爲；



第4步 预算電動機接通電流峰值（峰值），依據參考文獻[2]，由于斷路器瞬時脱扣電流或磁脱扣電流是以有效值錶達，所以脱扣電流值需求大于，以防止起動過程中瞬時维護或磁维護误動作。



第5步 選择電動機维護斷路器



a)選择具有過载和短路维護功用的熱磁式電動機斷路器GV2ME32C，其短路分斷纔能爲100kA(增加限流模塊GV1L3) 大于Ik，熱脱扣整定範围24~32A，磁脱扣電流416±20%，最小脱扣電流值332A大于電動機的接通電流317A(有效值)。



b)選择具有過载和短路维護功用的電子式電動機维護斷路器NSX100N-Micrologic2.2-M，N代錶短路分斷纔能爲50kA(大于Ik)，额定電流In選择50A，長延時维護Ir整定範围爲25~50A，選择最接近電動機额定電流28A的一檔30A，短延時维護整定電流Isd最大爲12倍Ir（360A）,延時時间20-60ms之间，瞬動维護脱扣電流设定值爲Ii固定的750A（15In），都能够躲過電動機接通電流峰值。



c)選择隻具有短路维護功用的NS80HMA50，H代錶短路分斷纔能70kA(大于Ik)，MA代錶磁脱扣器，50A爲磁脱扣器额定電流，瞬動维護整定電流選7In（350A）,能够躲過電動機接通電流峰值。過载维護選用LRD3353熱繼電器，维護整定範围23~32A，可將熱维護脱扣電流整定在29A，接近但不小于電動機额定電流。



總结



       综上所述，電動機维護斷路器能够分爲隻具有短路维護功用和兼具過载及短路维護功用2品種型，前者的脱扣器爲電磁式或電子式，後者的脱扣器爲熱磁式或電子式。電動機维護斷路器與配電斷路器的共同點是都遵照GB14048.2 低壓斷路器规範，區彆在于電動機维護斷路器的過载维護特性需满足GB14048.4 接觸器和電動機起動器规範中過载繼電器脱扣级彆请求，過载维護特性與熱繼電器分歧。D型微型斷路器由于其瞬時脱扣電流阈值能够躲過電動機起動電流峰值，常用于電動機短路维護，但不能提供適宜的過载维護，需另外配置熱繼電器。電動機维護斷路器在7.2倍電流下的返迴時间需大于電動機起動時间，以防止起動過程長延時维護動作，其瞬時维護整定值需大于電動機接通電流峰值，以防止起動過程中短路瞬時维護误動作。
