番禺电缆出租说说钳形表测量三相交流电路电流

多芯电缆线出租规格表

序号	大小	输出电流	描述
1	95平	200A	3+1、3+2、4+1多芯铜软电缆
2	70平	180A	3+1、3+2、4+1多芯铜软电缆
3	50平	150A	3+1、3+2、4+1多芯铜软电缆
4	35平	120A	3+1、3+2、4+1多芯铜软电缆
5	25平	90A	3+1、3+2、4+1多芯铜软电缆
6	16平	60A	3+1、3+2、4+1多芯铜软电缆

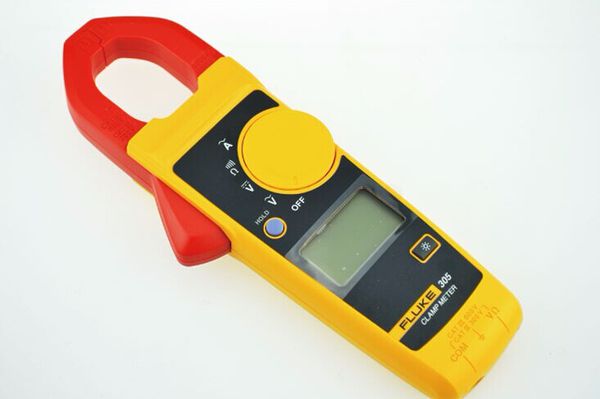

    实际中，使用钳形表比较方便，如果负载为“三相平衡负载”（比如电动机），那么可以只测量一相电流，就可以知道另外两相电流了；如果是三相不平衡负载或者是三相电路分为三路单相供电给单相负载，那就需要分别对三相电路中的每一单相进行测量.用钳形电流表套每一相，注意:估算用电电流，如果太大了，就不能直接测量。如果太大了，接电流互感器变成较小的电流，再来测量。没有电容补偿的时候，负载电流可以按 1千瓦 2个电流来粗略计算。需要专业人员来测量，注意安全。






注意：



    实际使用时应提前估计被测电流大小，选择合适量程，如果无法估计，先用最大量程档，在根据实际情况调小量程，读取准确电流值，不能使用小电流档去测大电流，以防仪表损坏；



    不要在测量过程中切换量程挡；



    注意电路上的电压要低于钳形表额定值，不可用钳形电流表去测量高压电路的电流，否则，容易造成事故或引起触电危险；



    钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。



一、实验目的



      1、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压，线、相电流之间的关系。



      2、充分理解三相四线供电系统中中线的作用。



二、原理说明



      1、三相负载可接成星形（又称“Y”接）三角形（又称“”接）当三相对称负载做Y形联接时，线电压U1是相电压UP的3倍，线电流I1，等于相电流IP，即U1= UP，I1 =IP



      当采用三相四线制接法时，流过中线的电流IO=0，所以可以省去中线。 当对称三相负载作形联接时，有



I1= IP ，U1 =UP



      2、不对称三相负载做U联接时，必须采用三相四线制接法，即YO接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。



      倘若中线开断，会导致三相负载电压的不对称，致使负载的那一相的相电压过高，使负载遭受损坏：负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载，无条件地一律采用YO接法。



      3、对于不对称负载作接时，I1≠ IP，但只要电源的线电压U1对称，加在三相负



      1)三相负载星形联接（三相四线制供电）即三相灯组负载经三相自耦调压器接通三相对称电源，并将三相调压器的旋柄置于三相电压输出为OV的位置，经知道教师检查后，方可合上三相电源开关，然后调节调压器的输出，使输出的三相线嗲那为220V，按数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电流与负载中点间的电压，记录之，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。



      2)负载三角形联接（三相三线制供电） 按图65该线路，经指导教师检查后接通三相电源，调节调压器，使其输出线电压为220V，按数据表的内容进行测试。



五、实验注意事项



      1、本实验采用三相交流市电，线压为380V，应穿绝缘鞋进入实验室。实验时要注意人身安全，不可触及异电部件，防止意外事故发生。



      2、每次接线完毕，同组同学应自查一遍，然后由知道教师检查后，方可接通电源，必须严格遵守先接线，后通电，先端电后拆线的实验操作原则。



      3、星形负载作短路实验时，必须首先断开中线，以免发生短路事故。



六、实验报告



      1、用实验测得的数据验证对称三相电路中的关系。



      2、勇士眼数据和观察到的现象，总结三相四线供电系统中中线的作用。



      3、不对称三角形联接的负载，能否正常工作？实验是否能证明这一点？



      4、根据不对称负载三角形连接时的相电流值作相量图，并求出线电流值，然后与实验测得的线电流做比较，分析之。



      5、心得体会





     总结：一般都是用钳形表测量。测量时要一相一相测量，千万不能两相或三相一起测量，测量时根据负载估算电流大小，选用合适档位，如无法估算电流，则选用最高电流档，然后根据测量结果选用合适的电流档。如果是高压10kV有要安全措施即填写工作票，安工作票要求测量。



     380V的电压用万用表一般可以检测0.0X的电压，在需要检测的电路中串入适当电流、75毫伏的分流器，就可以用380V的电压用万用表并联在分流器上测交流电流了。



     万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。



     万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）等。
