电缆线租：开关电源的原理以及优缺点

一、开关电源

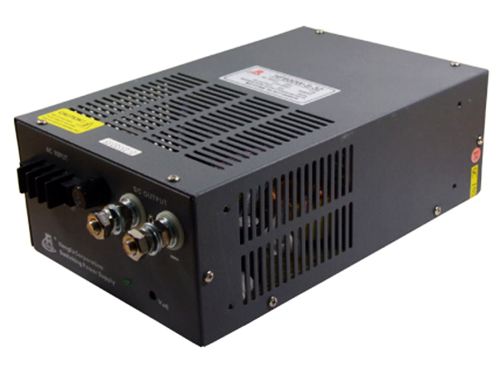

      开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。今天我们电缆出租专业公司小编为大家主要讲下开关电源的工作原理与优缺点。


二、开关电源的原理：



    开关电源主要包括输入电网滤波器、输入整流滤波器、逆变器、输出整流滤波器、控制电路、保护电路。它们的功能是：



1、输入电网滤波器：消除来自电网，如电动机的启动、电器的开关、雷击等产生的干扰，同时也防止开关电源产生的高频噪声向电网扩散。



2、输入整流滤波器：将电网输入电压进行整流滤波，为变换器提供直流电压。



3、逆变器：是开关电源的关键部分。它把直流电压变换成高频交流电压，并且起到将输出部分与输入电网隔离的作用。



4、输出整流滤波器：将变换器输出的高频交流电压整流滤波得到需要的直流电压，同时还防止高频噪声对负载的干扰。



5、控制电路：检测输出直流电压，并将其与基准电压比较，进行放大。调制振荡器的脉冲宽度，从而控制变换器以保持输出电压的稳定。



6、保护电路：当开关电源发生过电压、过电流短路时，保护电路使开关电源停止工作以保护负载和电源本身。



     开关电源是将交流电先整流成直流电，在将直流逆变成交流电，在整流输出成所需要的直流电压。这样开关电源省去下线性电源中的变压器，以及电压反馈电路。而开关电源中的逆变电路完全是数字调整，同样能达到非常高的调整精度。



三、开关电源的主要优点：



体积小、重量轻(体积和重量只有线性电源的20～30%)、效率高(一般为60～70%，而线性电源只有30～40%)、自身抗干扰性强、输出电压范围宽、模块化。



四、开关电源的主要缺点：



        由于逆变电路中会产生高频电压，对周围设备有一定的干扰。需要良好的屏蔽及接地开关电源就是用通过电路控制开关管进行高速的道通与截止.将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压!转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多.所以开关变压器可以做的很小，而且工作时不是很热!!成本很低.如果不将50Hz变为高频那开关电源就没有意义!!开关变压器也不神秘.就是一个普通的变压器!这就是开关电源。



       开关电源，是通过电子技术实现的，主要环节：整流成直流电——逆变成所需电压的交流电(主要来调整电压)——再经过整流成直流电压输出。



       开关电源的结构中由于中间没有变压器和散热片，因而体积非常小。同时，开关电源内部都是电子元件，效率高、发热小。虽然，具有电磁干扰等缺点，但现在的屏蔽技术已经非常到位。



       开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有。



       其实现在已经有了集成度非常高的专用芯片,可以使外围电路非常简单,甚至做到免调试。



       例如TOP系列的开关电源芯片(或称模块),只要配合一些阻容元件,和一个开关变压器,就可以做成一个基本的开关电源。
