电缆租赁:家中漏电断路器频繁跳闸怎么办？





       漏电断路器（residual current circuit-breaker）:电路中漏电电流超过预定值时能自动动作的开关。常用的漏电断路器分为电压型和电流型两类，而电流型又分为电磁型和电子型两种。电压型漏电断路器用于变压器中性点不接地的低压电网。其特点是当人身触电时，零线对地出现一个比较高的电压，引起继电器动作，电源开关跳闸。



    漏电断路器，又叫漏电保护器，是家用最常见的电气元件之一。但不少用户遇到过漏电保护器总是跳闸的情况，今天我们电缆租赁专业公司小编来讲解，如果没有万用表，怎么解决这种问题。



什么是漏电保护器？

漏电保护器有别于普通的微型断路器，首先是外形上▼

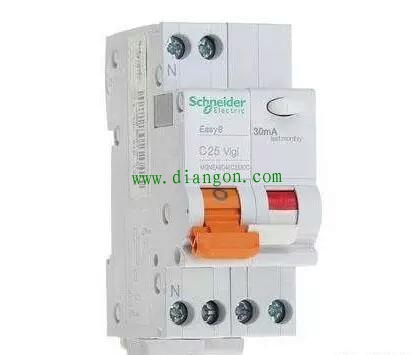

上图中，左侧是普通的微型断路器，右侧是漏电保护器的附件。如果你的漏电保护器是出厂时带的漏电功能，那么它长下面这个样子▼





漏电保护器在功能上，比普通断路器多了一项漏电保护的功能，其余功能相同（二者同时具有过载保护的功能）。

如何判断是否是什么原因导致跳闸？

1、观察故障按钮状态：一般情况下，漏电保护器会带有一个测试按钮，请看上面那个图，就是右上角那个白色按钮。按钮上写着“T”，该按钮在正常情况下，按下，断路器会跳闸，以此来测试该漏电断路器是否损坏。该按钮的下方（上图中没有这个按钮）还会有一个按钮，平时是与整个平面平齐的，如果电路中发生了漏电事故，导致断路器跳闸，该按钮的会突出来，同时合不上闸，只有按一下这个按钮，才能正常合闸。因此，如果跳闸后故障按钮突出，便是电路中有漏电；如果不是这种情况，就要考虑其他情况。

2、观察显示屏颜色：除了上述测试按钮外，另有一些品牌使用显示屏显示漏电状态（上面图中断路器就属于这种）。只要有显示屏的漏电断路器，正常工作时，显示屏是蓝色，发生漏电跳闸时，显示屏变成红色。在合闸时，只有显示屏的断路器品牌，可以直接合闸，合闸后显示屏变成蓝色；同时有显示屏和故障按钮的断路器品牌，不能直接合闸，需要按下故障按钮后，才能合闸，合闸后显示屏变成蓝色。因此，如果跳闸后显示屏变成红色，证明电路中有漏电情况发生。

3、观察跳闸时间判断跳闸原因：经过上述两种方法，可以判断断路器是否是由于电路中有漏电才跳闸。如果确认不是由于漏电跳闸，就要考虑其它两种情况——过载和欠压。如果是停电时自动跳闸，diangon.com说明断路器中安装了欠压脱扣器，这种跳闸是正常现象，是为了保护电路中的用电设备。如果是在正常使用时突然跳闸，就要考虑过载的原因了。也许是电路中的电线过细或老化，也有可能是同时打开的用电设备过多，导致线路过热，或者是由于断路器选型过小等。这种原因很多， 排查起来也相对复杂，本文不多做解释。

查找故障点及维修办法？

确认了开关确实是由于漏电跳闸之后，我们就要逐步排查故障点了。漏电保护器一般安装在有插座的回路，而电灯回路和总开关一般是不安装漏电保护器的。

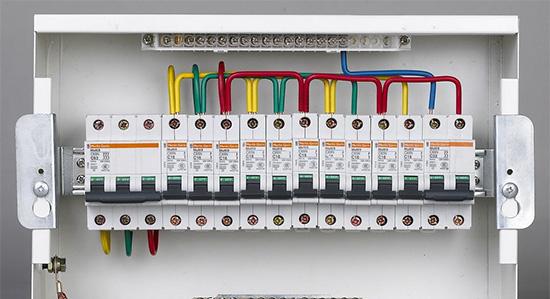

如上图，就是一个最基本的家用配电箱。由断路器数量可知，该户共有6个回路，其中有4个是插座回路，2个是电灯回路。在排查故障时，需要把最上面（就是写字的这个）塑料面罩写下来，两边有螺丝，漏出断路器的接线柱。

首先把故障断路器下端的两根线拆下，观察断路器是否还跳闸。如果此时还跳闸，就可以断定是断路器的问题，只要更换断路器就可以。如果确认断路器没问题，可继续下一步检测。

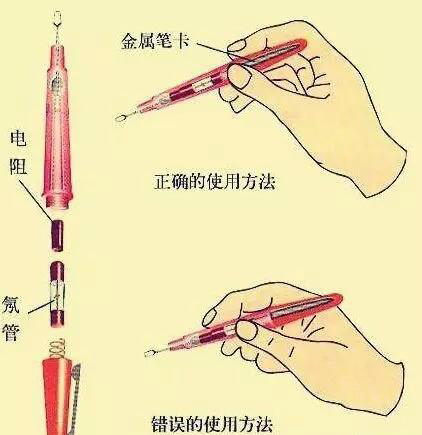

把拆下的线重新装好，找到该断路器控制下的所有插座。这一项工作，最好是在装修时就做好，在这里也再次强调，装修时一定要向装修公司要家庭线路布线图。如果没有，那只能一个一个找。方法是合上所有无故障断路器，逐个测量家里的插座，如果没有电笔，可以用一个手机充电器挨个插上。找到哪几个插座没电（一般这几个插座都挨着，不排除特殊情况），即可确认该漏电保护器控制这几个插座。





       拔下插座上的用电器插头，合闸，观察漏电保护器是否跳闸，如果不跳闸，即可确认是用电器漏电。再逐个插上电器插头，插到哪个跳闸了，就是哪个用电器漏电。此时应拨打该电器售后电话，让专业人士进行维修。

      如果所有插头都拔下来了，漏电断路器依然跳闸，就证明是线路有问题。这个时候就要把所有插座都拆下来，观察插座后面线路的走向（穿线管内有几条线，分别通向哪个方向了）。从而确定该回路下所有线路的走向（要是你装修的时候要了布线图该有多好啊亲！）。按照距离配电箱的距离，从远到近，逐个拆下插座，拆到哪个插座，断路器不再跳闸，则证明这个插座到下一个更远的插座那条线路有漏电。

       如果拆到最后一个插座，断路器依然跳闸，此时我们可以断定是配电箱内到第一个插座之间的线路有漏电。

确定了是哪条线路漏电后，只要把这一段线路穿线管内的三条线（红、黄、绿或红、绿、花三色）都换成新的就可以了。

由于没有任何测量仪器，因此不能断定是这三条线中的哪一条漏电，只能三条都换。但其实换线也很简单的，装修要求穿线管不能打死弯，所以线也很好拉出。
