       工艺特点：以夹具定形，工装定位，并视需要配以压力垫圈；铆接一般要配钻，且预镀件要防止镀层被破坏；对于用精密的加工中心或专用设备加工的构件，如各连接孔径与紧固件直径能保持微量间隙时，则可以不用夹具进行装合，一次成形；对导向及定位件的紧固，应以专用量具先定位再以标准工装检测。



       为了易于调整，抵消公差积累，柜体宽度公差都取负值。柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求。对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出方便为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时

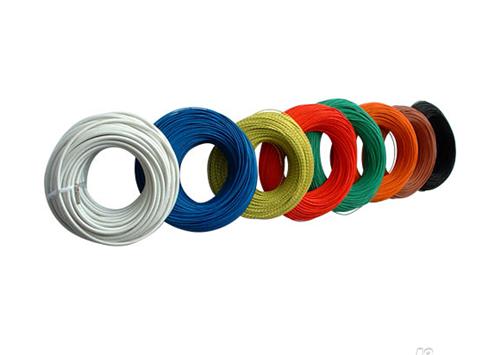

      导线是连接电气设备的重要材料，通俗的讲就是电线。我们在成套的配电柜中经常见到的相线就是导线中的一种，还有就是、开关柜、中的接地线，也属于导线。那么，我们在常见的电气设计图纸中，如何来表示导线呢？

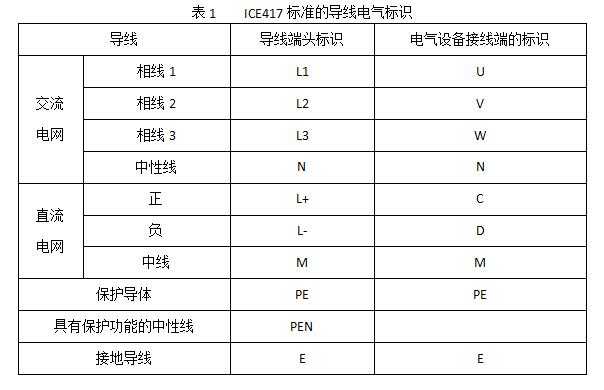

接下来我们配电柜出租公司来看一下ICE标准中所规定的导线的电气标识。

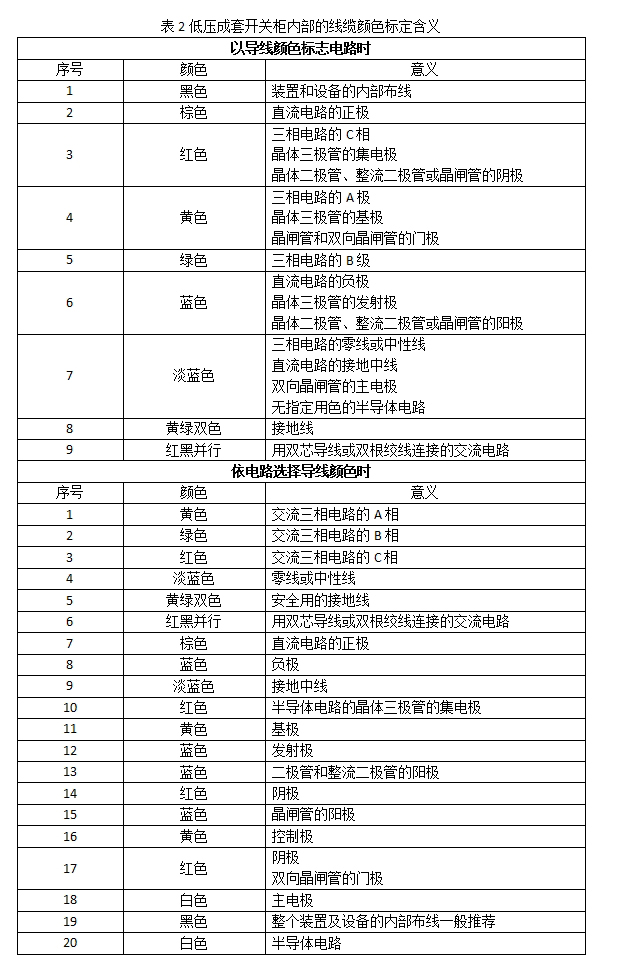

   导线在低压成套开关柜中有着很重要的作用，其内部的导线颜色标识按照GB7947-2010《人机界面标志标识的基本和安全规则 导体颜色或字母数字标识》来定义。颜色色系的标定含义见表2。



• 　　GGD是固定柜，GCK、GCS、MNS是抽屉柜
•
• 　　GCK柜和GCS、MNS柜抽屉推进机构不同
•
• 　　GCS柜只能做单面操作柜，深800
•
• 　　MNS柜可以做双面操作柜，深1000
