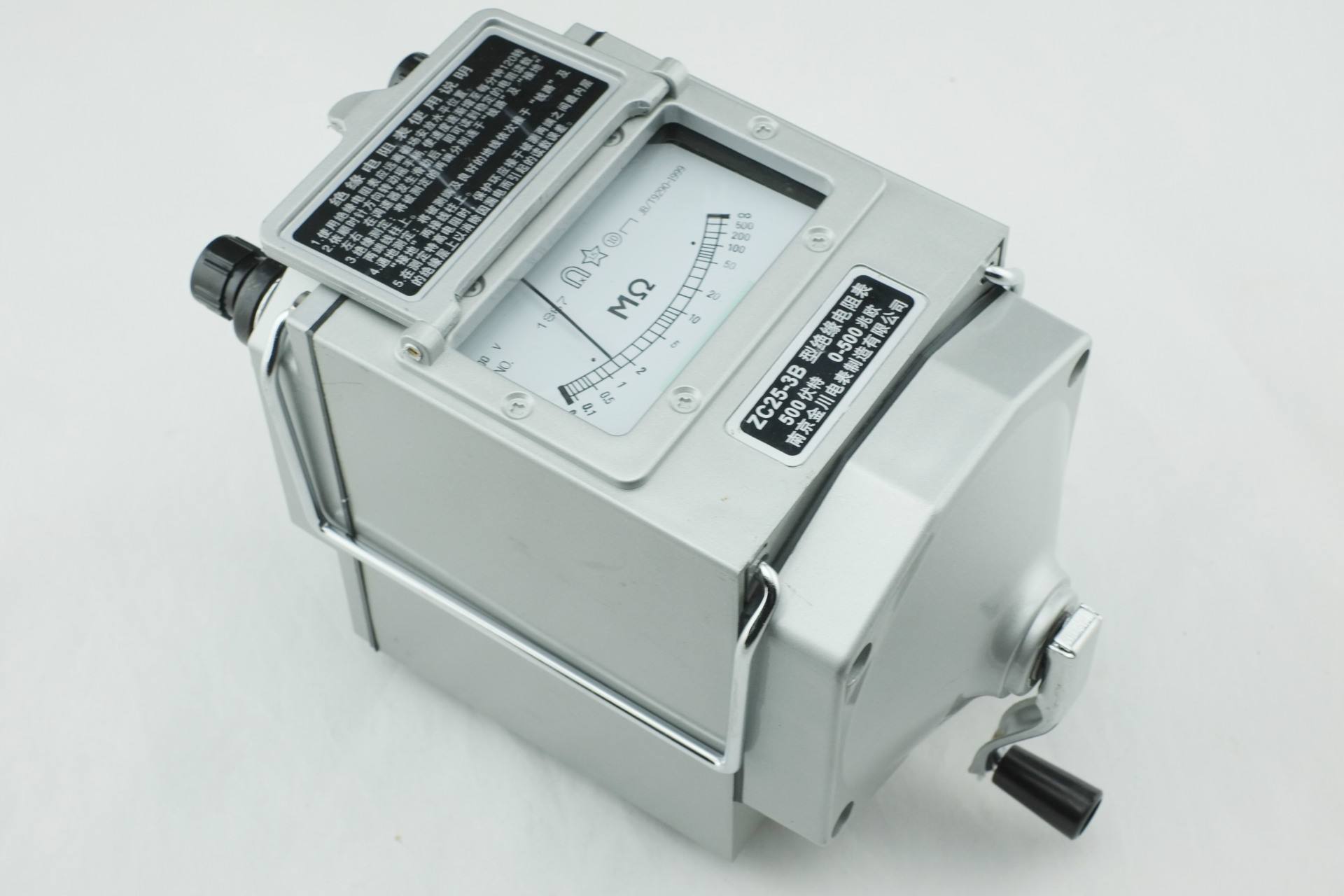

       兆欧表（megger）俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。它的刻度是以兆欧（MΩ）为单位的。它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。



       广州电缆出租公司小编介绍所要用到的仪表（兆欧表）的基本知识及兆欧表使用方法，只有正确使用兆欧表才能取得准确的电机绝缘电阻测试数据。

兆欧表接线须知

    在测量时，要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端(也叫保护环)，一般被测绝缘电阻都接在“L”和“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不在流过兆欧表的测量机构(动圈)。这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的“G”端相连。 　　

    当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。如果将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经“L”流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。 　　

兆欧表使用方法及注意事项

    兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

1、测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大(∞)，否则说明兆欧表有故障。

2、测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3、对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

4、被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

5、兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

6、测量时必须正确接线。兆欧表共有3个接线端(L、E、G)。测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

7、摇动兆欧表后，各接线柱之间不能短接，以免损坏。

8、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

9、摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

10、摇动兆欧表后,时间不要久。

11、转速大约120r/min时，指针所指读数即为绝缘电阻值。

    由此可见，要想准确地测量出电气设备等的绝缘电阻，必须对兆欧表进行正确的使用，否则，将失去了测量的准确性和可靠性。做好上述准备工作后就可以进行测量了。
