广州电缆出租公司简述5芯电缆的规格型号

      国家规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相三线制，即三个相线中的一个和中性线（作零线）、地线。国家标准中三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿双色。 GB5023（电缆规范）里面关于绝缘层颜色识别的规定：三相用电电缆颜色是黄+绿+红+蓝+黄绿双色。一般厂家遵守国家规定，三相用五芯电缆标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿双色。今天，我们广州电缆出租公司简述5芯电缆的规格型号。





1.电缆按电压等级分类



　　电力电缆一般是按一定电压等级制造的，电压等级依次为0.5kV、1、3、6、10、20、 35、60、110、220、330kV。其中1kV电压等级电力电缆使用最多。3～35kV 电压等级的电力电缆在大中型建筑内主要供电线路常有采用。60～330kV 电压等级的电力电缆使用在不宜采用架空导线的送电线路以及过江、海底敷设等场合。按电压粗分可分为低压电缆（小于1kV）和高压电缆（大于1kV）。从施 工技术要求、电缆接头、电缆终端头结构特征及运行维护等方面考虑，也分为低电压电力电缆、中电压电力电缆（1～10kV）、高电压电力电缆。



2.电缆按电线芯截面积分类



　　电力电缆的导电芯线是按照一定等级的标称截面积制造的，便于制造和设计与施工选型。我国电力 电缆的标称截面积系列为2.5、4、6、10、16、25、35、50 、70、95、120、150、185、240、300、400、500、600mm2，共19种。 高压充油电缆标称截面积系列规格为100、240、400、600、700、845mm2共6种。多芯电缆都是以其中截面最大的相线为准。



3.按导线芯数分类



　　电力电缆导电芯线有1～5芯5种。单芯电缆用于传送单相交流电、 直流电及特殊场合（高压电机引出线）。60kV及其以上电压等级的充油、充气高压电缆多为单芯。二芯电缆多用于传送单相交流电或直流电。三芯电缆用于三相 交流电网中，广泛用于35kV以下的电缆线路。四芯电缆用于低压配电线路、中性点接地的TT方式和TN-C方式供电系统。五芯电缆用于低压配电线路、中性 点接地的TN-S方式供电系统。二芯和四芯都是低压1kV以下的电缆。

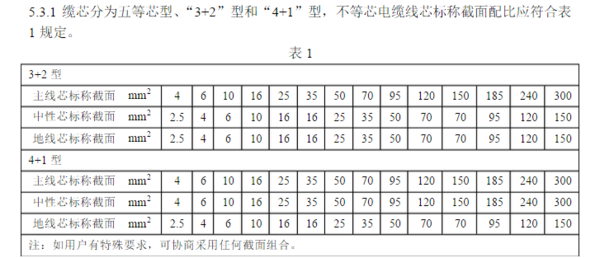

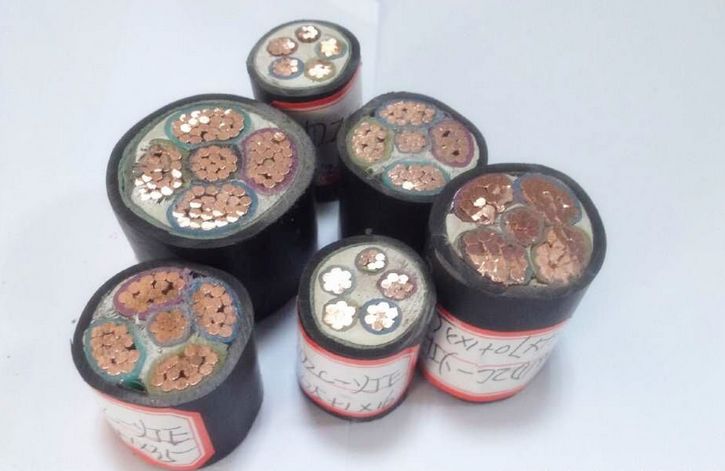

   5芯电缆是3+2 或4+1 两种组配较多，缆芯分为五等芯型、“3+2”型和“4+1”型。3+2指三条火线线径粗细一样，一条零线，一条地线，其中零线火线线径粗细一致。4+1，指三条火线，一条零线线径粗细一样，一条地线。
