深圳电缆出租告诉你怎样用万用表检查线路是否

         怎样用万用表检查线路是否短路,今天，深圳电缆出租公司小编通过多年的电工经验，告诉你怎样用万用表检查线路是否短路:

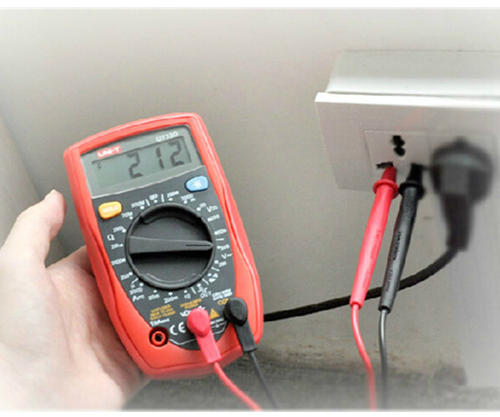

        线路在不带电的情况下，用欧姆档，或二极管档，阻值为0或接近0就是短路。用欧姆x1档，测线路二端，如阻值近于零就是短路，如有一定量的阻值（根据线路中的负载而定），就并非短路，在电压一定时，阻值越小，流过线路的电流越大。用欧姆1k档或10k档，测线路二端，如果阻值无穷大就是开路



       简单使用电阻档位，例如几百或者千欧姆的样子，然后红黑线连接两段，电阻为0，表明短路，电阻无穷大表明断路。用万用表(打到2k档)的表笔测试你所检查的电源线的两端，必须是在停电的情况下才能测试啊，如果所测阻值为0的话，那就是短路了，如果没有短路的话，阻值一般都在无穷大上呢。



       现在基本上都是用数字万用表了我就讲讲它的用涂。如果是断路的话（以1下方法插入表笔）（电阻的测量）无论是在那个档位（电阻档位）测量出来都应该显示的是“1”表示已断路。开路也是断路。短路的话也是在电阻档位测量出来都应该显示的是“0”表示没有电阻。



       最简单的方法就是万用表测量地线的电流，如果地线存在电流，那么就是相线接地了。如果检测地线没有明显的电流值，在确认无电器设备工作的情况下检测零线有没有电流，如果有电流，那么就是相线相间短路或者相线对零线短路。





       这种测量方式是最为直接的，如果已经断电，无法检测电流的情况下，可以考虑用万用表的阻值档去检查零线和火线之间的电阻、零线和地线之间的电阻、火线和零线之间的电阻，当然如果是380V的供电电源，还需要检查火线之间的相间电阻。



       当然不同的供电方式，检查出来的结论是不一样的，在TT供电系统中零线在入户前需要单独进行接地，电气设备的金属外壳一样需要单独的接地，这个时候测量零线和地线之间的电阻阻值正常情况下是比较低的，也就是说零线和地线与火线短路，检查的结果是零线与火线、地线与火线之间的电阻都比较低，可以将零线入户时的接地取掉再进行检查。





       在TN-S供电系统中是三相五线制，有三根火线、地线、零线，这个时候去检查零线和地线之间会存在一定的电阻阻值，同样的方法检查时需要去切掉地线或零线，再分别用万用表去检查零线与火线、地线与火线、火线相间之间的阻值，来判断是哪个地方短路。





       如果是TN-C系统就比较简单了，零线和地线是一根线PEN，只需要去检查火线相间、PEN线与火线之间的电阻阻值即可。



       另外需要说明下：检查短路最有效的工具并不是万用表，应该使用的对应电压等级的摇表来检查。
