电力电缆的敷设及质量控制措施

       当前，随着电力行业的发展，电力电缆以其维护工作量小、稳定性高且利于城市美化等优点，在城市配电网的建设及改造中得到越来越广泛的应用。但另一方面，因电力电缆工程属于隐蔽工程，加上施工距离长、跨度大、故障几率高，导致电缆工程的故障处理异常繁杂，电力系统中线路的敷设就显得极为重要。电缆敷设工程质量的好坏不仅影响电力企业的经济效益，更直接关系到人们的正常生产生活及电力系统的安全稳定运行。

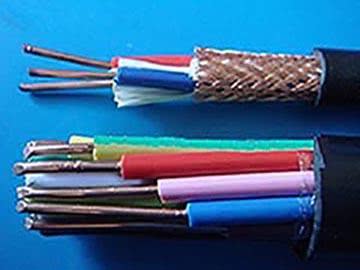

第一、电力电缆分类

       电力电缆种类繁多，从材料划分，包括油浸纸绝缘电力电缆、塑料绝缘电力电缆、聚合物绝缘电力电缆等。近些年随着城市电网的不断改造，交联聚乙烯(XLPE)电力电缆成为主流产品，据不完全统计，己投入运行的XLPE电缆达500000km之多。而在国外一些高压直流输电线路特别是海底输电线路中，油浸式电缆运用较多。从电压等级划分，包括压电缆、中低压电缆、高压电缆、超高压电缆、特高压电缆等。从结构上划分，主要包括带铠及不带铠两种，其中，带铠的又可分为钢带和钢丝构成，钢带铠装主要用于直埋电缆，其作用主要为抵抗外界压力，不带铠的主要运用于户内有良好防护的地方。

第二、电力电缆敷设方式

       电缆工程敷设方式的选择应结合工程的环境特点、条件以及电缆类型、数量等因素综合确定，并严格遵循运行可靠、便于维护的要求及经济技术合理的原则。总的来说，敷设方式主要有如下几种，即直埋敷设、排管敷设、电缆沟敷设、隧道敷设、水下敷设以及上述方式交互结合的方式敷设，具体的敷设方法包括人力敷设及机械敷设两种。

直埋敷设



       该敷设方式具有土建工程量少、施工周期短、散热条件好、节省投资等显著优点，因此被广为采用，缺点是电缆容易遭受机械性外力损伤、经常受到周围上壤的化学腐蚀、不易查找故障点、处理电缆故障或更换电缆(特别是电缆路径硬化条件下)困难。在采用该方式时，施工前应按设计图要求进行现场实地勘查，画出电缆走向图，尽量避开高温地段和带有化学物质的土壤。



排管敷设



       该法优点是施工简单，投资省，检修更换电缆方便，可提前预埋在同路径陆续敷设电缆或更换电缆时不必开挖道路，还可避免地下其他管线对电缆本身的影响，缺点是当电缆接失发生故障时需更换相邻工井问的整根电缆。采用该方式时，应注意如下问题：排管内径不应小于电缆外径的1.5倍，埋深应在地下0.5m以下，排管向工作井方向应有不少于0.2%的坡度，为良好散热，排管间应有20mm的间隙。敷设电缆时，排管管口应打磨圆滑，清理干净管内杂物，以免划伤电缆。为方便检查及维修，在排管转弯处、分歧处、排管终端及直线段每隔75m处需设置工作井，电缆的接头均应设在井内。



第三、电缆施工质量控制要点



施工前的质量控制要求



1　做好土建设施工作。敷设前应根据设计图查看电缆敷设路径，土建设施(电缆沟、电缆隧道、保护管等)及敷设深度、宽度是否符合规程要求，各好工、器、具，排除各种障碍。



2　对电缆进行详细检查，确保规格、型号、截面、电压等级均符合要求及外观无扭曲、坏损等现象。同时，要进行绝缘测定，若工程采用1kV以下电缆，用1kV摇表摇测线问及对地的绝缘电阻不低于10MQ。摇测完毕，应将芯线对地放电。电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。



3　选择电缆的敷设路径。根据以往经验，电缆施工工程路径选择应符合以下几点：尽量让电缆避免受机械外力，环境过热，腐蚀等自然原因造成的危害;在满足安全施工条件下使电缆最短，符合实际够用就行;满足电缆允许弯曲半径要求;便于铺设和后期的维护、保养;避开未来有可能或将要挖掘施工的场所。



4　选择电缆截面。电缆截面选择不当会缩短电网的使用寿命及使用安全，为此，截面的选择要满足温度升降所带来得热胀冷缩，满足电压不足或电压过大等情况。可采用温升法、经济电流密度法或电压损失法等对电缆截面进行选择。



施工过程中质量控制措施



1、　在电缆敷设时，应使用机械工具从电缆盘的上端引出电缆，防止电缆在支架和地面上摩擦损坏。电缆线要完好，不得绞拧电缆，折裂保护层等所造成的机械损伤。



2　、由专人指挥电缆的敷设。在电缆敷设过程中详细说明电缆的敷设情况，比如电缆的根数、工艺要求及安全事项等。根据实际情况对电缆进行敷设，先敷设线路集中地地方。



3　、电缆敷设时切忌交叉，应敷设整齐，尤其对并列敷设的电力电缆，线缆间的间距要符合施工设计要求。并对电缆进行固定，设置标志牌，防止电缆从设备到架构排列混乱。敷设过程中要注意敷设的速度及电缆的最小弯曲半径，防止损坏电缆。



4、　在电缆沟或电缆支架上进行敷设时要提前设置好电缆在支架上的位置和敷设电缆的顺序、根数，以防止交叉穿越，并注意敷设时留有空闲余地。



5　、当使用机械敷设时，机械敷设速度不宜过快，以不超过15m/min为宜，根据不同的敷设路径适当调节电缆的敷设速度。在牵引头或钢丝网套与牵引钢缆之间应该装设防捻器。



6、　注意电缆终端头及中间头制作，严格按照规定程序严格执行，从剥切电缆开始到电缆头制作完成要缩短暴露时间，做好防潮工作。



施工完成后施工质量验收



敷设施工完成后，按照施工设计方案对工程进行质量验收：



1、电缆的敷设要按照工程方案设计的要求，电缆要排列整齐，完好无损，标志牌清晰正确。



2、电缆的防火防水措施要符合设计要求，电缆有关数据要符合规定，电缆终端头中间头接触良好。



3、电缆有关配件，比如支架要固定良好，做好防护工作。电缆沟等内无杂物.排水、通风、防潮要符合设计要求。
