首先说说多芯线与单芯线的区别：

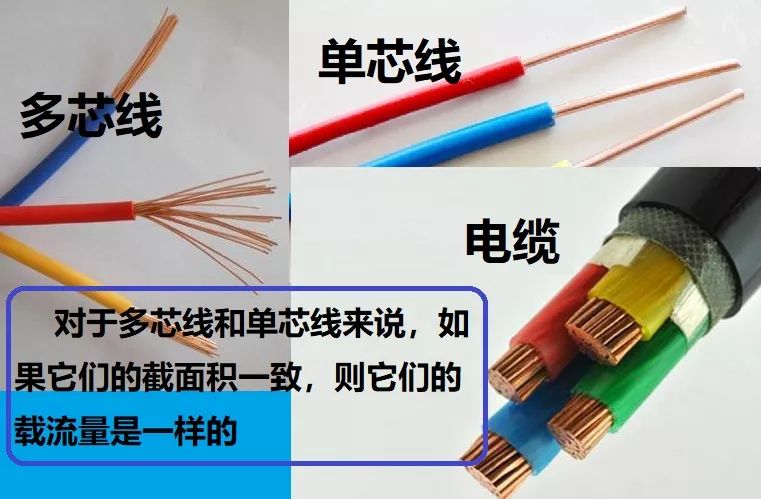

多芯线较软，施工布线方便，一般用于控制回路布线；单芯线较硬，一般用于主回路布线。不管是多芯线还是单芯线，只要它们的截面积相同，则载流量就相同。

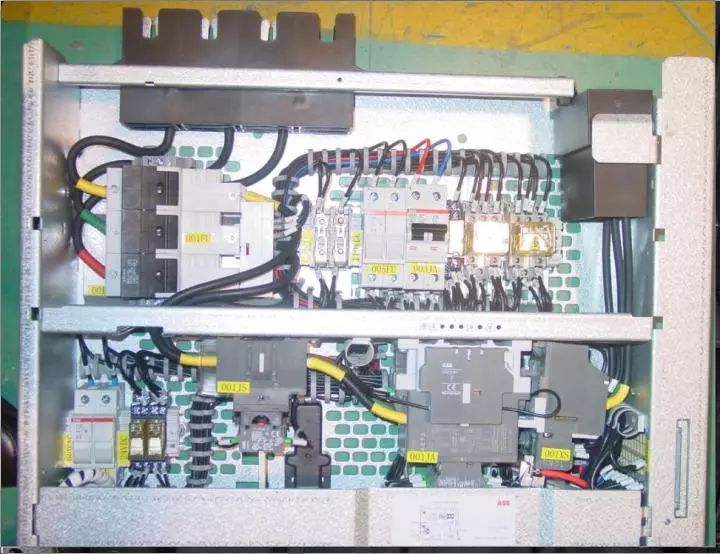

下图是MNS低压开关柜的电动机回路控制抽屉图片，我们看到的电线都是多芯线。很明显，就是为了施工方便。





再看下面这张

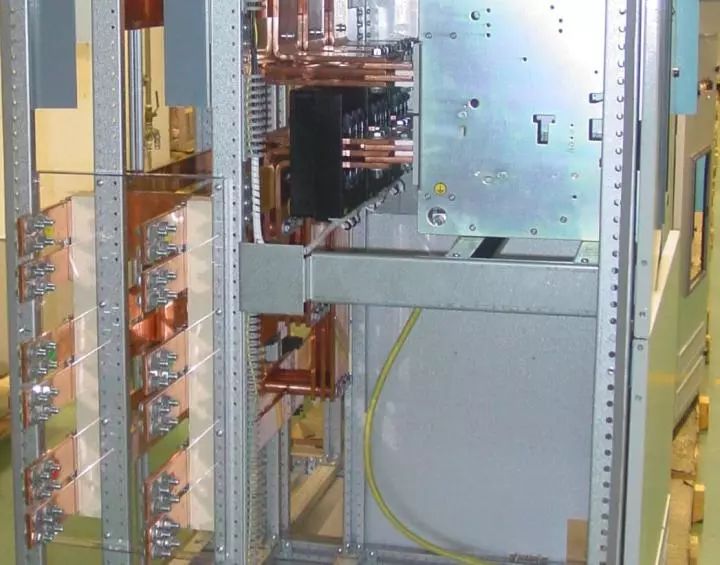

这是载流量为4000A的低压开关柜图片，我们能从右上角看到4000A的断路器图片。注意到图中的导线都是铜排，然而从断路器上垂下一根黄绿色的电缆，它就是接地线。尽管这根接地线如此之粗，但它还是多芯线。



如此看来，在实际工作中，单芯线的用量会比多芯线少很多。



【扩展知识】



1.多芯线与载流量的关系

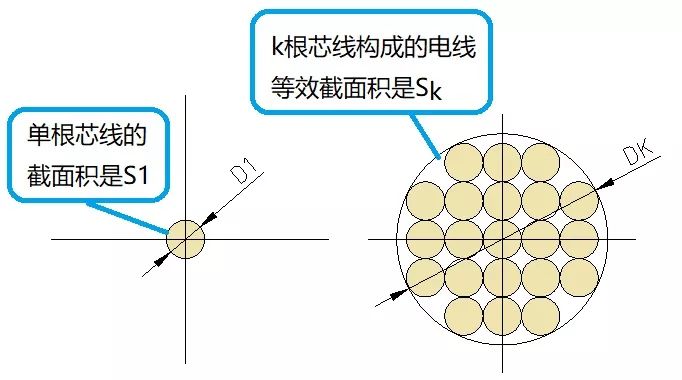

上图中，左侧就是多芯电线中的一根芯线，它的直径是D1，截面积是S1，S1与D1之间的关系是：

由此推得它的直径表达式为：

若单根芯线的长度是L，则它对应的外表面有效散热面积为：A1=πD1L。



注意：有效散热面积不包括电线的两个端面。



为何讨论导线的载流量要与电线的散热面积挂钩？这是因为导线存在电阻，当电流流过它时，导线当然会发热，会有一定的温度。若导线的温度过高，则会破坏导线的绝缘层，降低导线材料的机械强度。所以，导线的载流量一定会和导线的散热能力直接挂钩。



我们再设单根芯线的电阻是R1。



我们再来看K根芯线构成的多芯电线，讨论时暂时不考虑多芯线外面的塑料保护层，认为此多芯电线是裸导线。



我们设多芯电线的截面积为SK，且有SK=KS1。于是，多芯电线的等效直径DK为：



我们还知道，这K根芯线之间是并联关系。既然单根芯线电阻是R1，那么这K根芯线的电阻就是：RK=R1/K

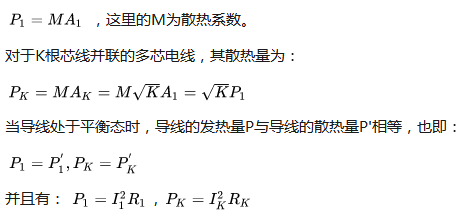

我们知道，导线散发的热量与导线的表面积成正比。对于单根的电线，其散热量P1的表达式为：



注意：这里的I1是单根芯线的载流量，IK是多芯线的载流量。我们最终的目的就是求出IK与I1之间的关系表达式。

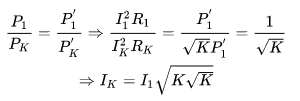

由此我们可以推出如下表达式：

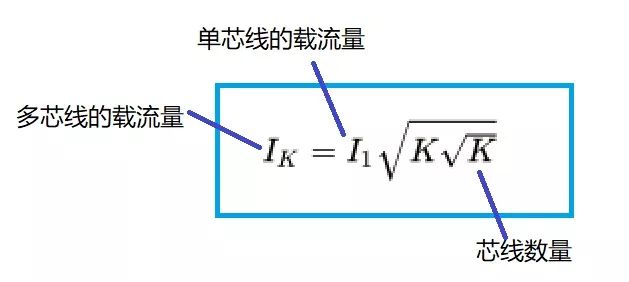

上式中最后的式子就是我们所需要的式子。我把它罗列如下，以强调一下：





我们用上式来构建下表：





此表就是多芯电线的载流量与单根芯线载流量之间的关系。

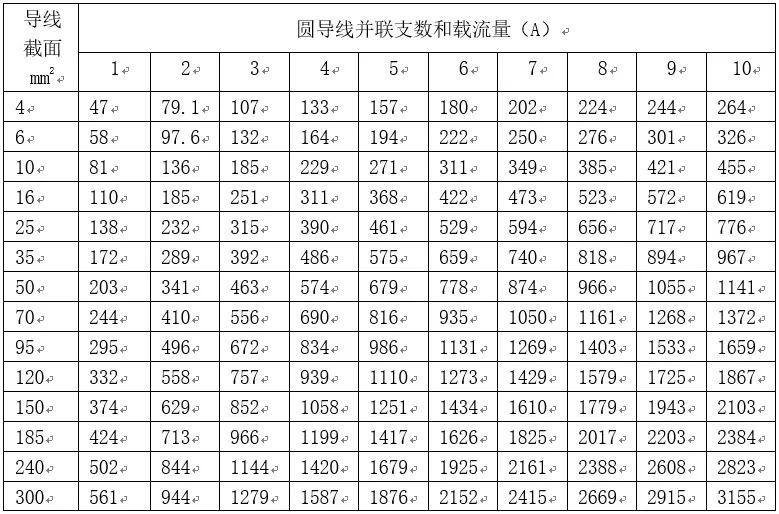

下表是实际电线参数，并非裸导线：

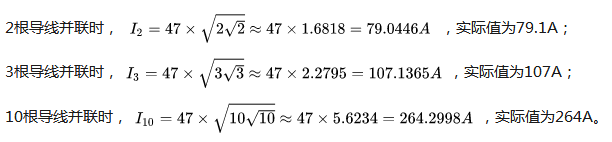

我们以4平方导线为例，已知单根导线的载流量是47A：



原来，数据就是这么得来的。

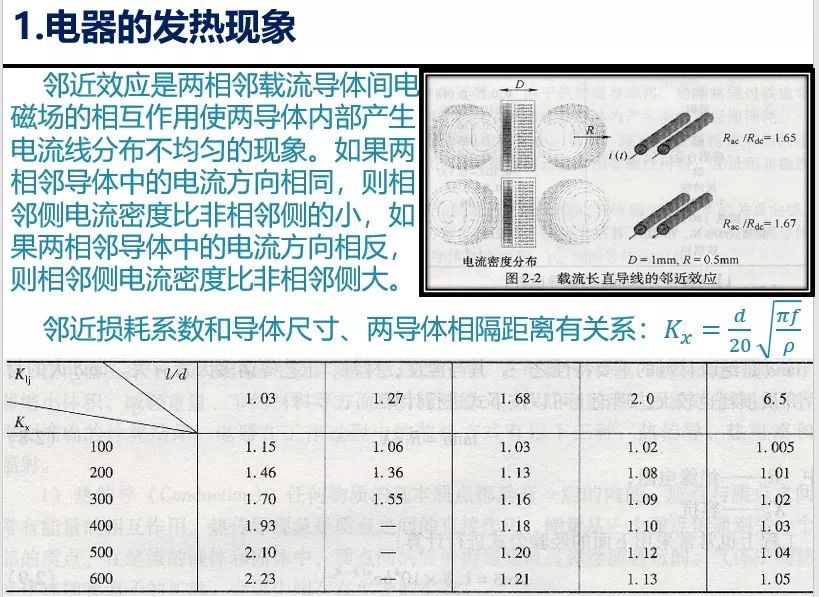

2.关于导线趋肤效应和临近效应的讨论







有了这两张图，我们就可以展开来说明了。

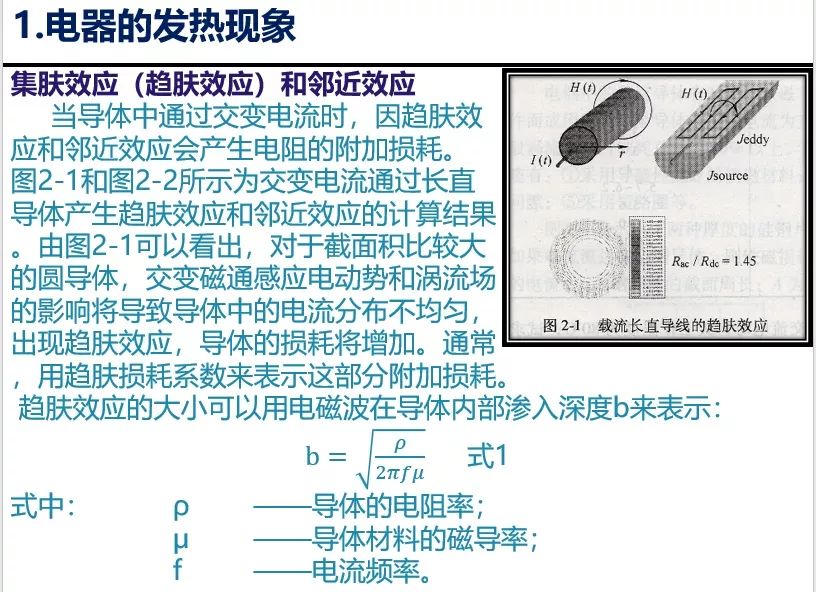

趋肤效应并非只针对频率较高的场合，事实上，对于50赫兹的普通工频交流电，当导线为普通铜材料时，我们也可以计算出它的穿透深度，如下：



也就是说，若铜导线的直径大于2X6.6=13.2mm，尽管此时流过导线的电流只是普通50赫兹交流电，但它也会呈现趋肤效应。所以，在工业环境下，大电流导线一般均采用铜排，铜排的厚度一般为10毫米。



所以，尽管只是50赫兹的交流电，但也一定要注意不要让导线的连接处叠厚超过13毫米。



3.关于导线敷设采用多芯线还是单芯线的问题



对于开关柜和控制柜，柜内控制线的选择，一般都采用多芯线。线的颜色为黑色，头尾用号码管来区分导线用途和接点定义。



值得注意的是：由于多芯线的线头会散开，所以必须用铜接头压接后接入接线端子，并且一个接线端子最多只能接两条线。



对于较长距离的布线，则应当采用单芯线。单芯线的强度大，能保证电缆不至于被拉断。



对于家装布线，则建议以多芯线为好，以便线头连接。
