内容导读 ID:gaotiexinh首先要掌握集中监测系统工作原理。了解监测系统设备结构、采集电路构成及工作原理。其次要掌握被监测设备(信号设备)工作原理、设备构造和工作过程、参数标准。第三要掌握设备各工作过程参数变化情况,工作曲线的形成原理。只有将监测数据与设备性能和工作状态状态结合一起进行分析,才能达到我们希望的效果。
一、具体现象
某站7号道岔动作曲线异常,道岔动作电流曲线复原部分(即“小平台”)电流无规则齿状升高,原因是7#道岔ZYJ7电缆盒7#、8#电缆线至SH6电缆盒7#、8#电缆线线间绝缘不良(0.4M)造成。
二、原因分析
1.监测数据浏览分析
浏览道岔动作电流曲线发现7#道岔动作曲线异常首次出现在7月26日22:15(见图 1),之后动作电流曲线有时正常,有时不正常(见图 2、图 3、图 4),道岔表示正常。

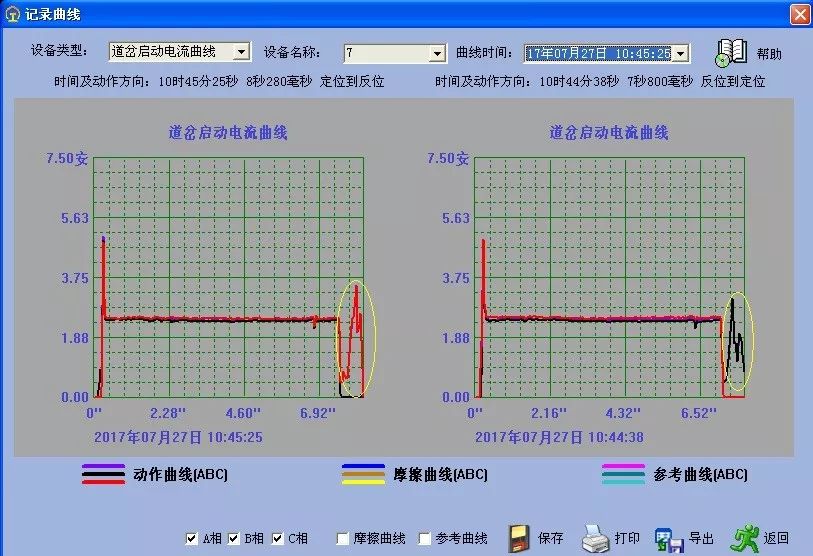

图 1 7月26日7#道岔动作异常曲线

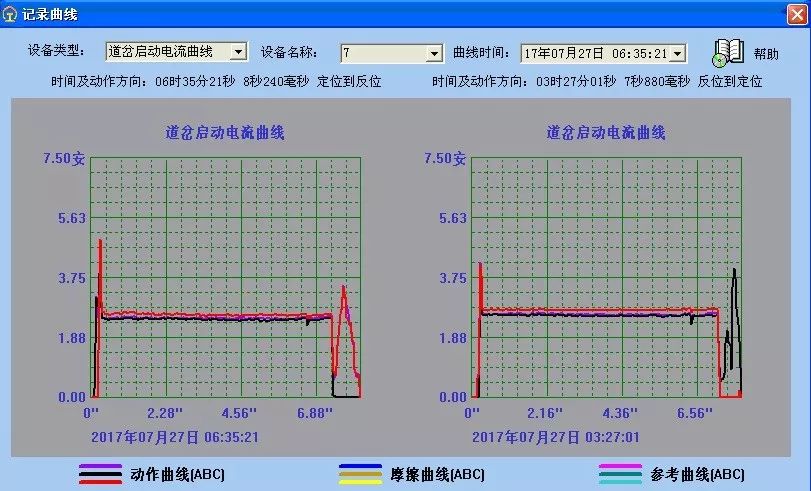

图 2 7月27日6时 7#道岔动作异常曲线

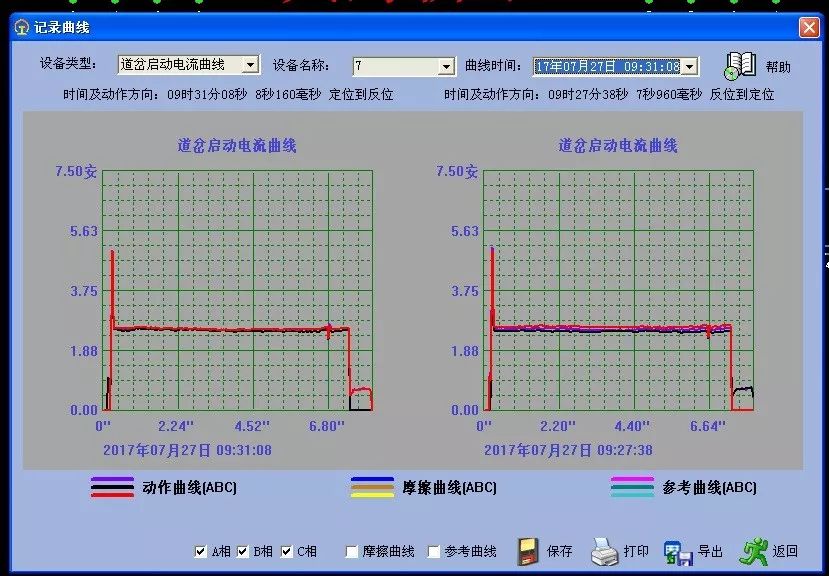

图 3 7月27日9时7#道岔动作电流正常曲线
图 4 7月27日10时7#道岔动作电流异常曲线
从图1、2、4可看出,道岔动作电流曲线复原部分电流呈无规则齿状升高变化,但道岔表示能正常构通。
2.电路动作分析
复原部分电流曲线(即“小平台”电流)的形成,是道岔到位锁闭后,切断了道岔动作电路接通表示电路,BHJ落下, 1DQJ还处于缓放状态时,380V三相交流仍向室外送电(但只构通二相),二相380V电压加在室外二极管、电阻上构成(定位表示X1、X2,反位表示X1、X3)。下面以道岔在定位时1、3排接点闭合为例说明。
反操定时复原部分电流曲线构成电路如下(如图5):
380V电源B相—1DQJF11-12(1DQJ缓放,吸起状态)—2DQJ111-112—分线盘X2—ZYJ7电缆盒2#—ZYJ7的43—33-34—15-16—ZYJ7电缆盒7#— SH6电缆盒7#—SH6的43—33-34—15-16—SH6电缆盒2#—室外二极管(正极性,红色)—室外电阻—SH6电缆盒1#—SH6的46—35-36—SH6电缆盒12#—ZYJ7电缆盒12#—ZYJ7的36-35—三相电机绕组2—三相电机绕组1—ZYJ7电缆盒1#—分线盘X1—1DQJ11-12(缓放,吸起状态)—380V电源A相(负极性,灰色)(如图5)。
请注意绿色线路: 上述电路中还有一条分支,ZTJ7的35(-)—25—安全接点—14—44-- ZYJ7电缆盒13#-- SH6电缆盒3#-- SH6的44—14-13—23-- SH6电缆盒8# --ZYJ7电缆盒8#(负极性)。而ZYJ7电缆盒7#— SH6电缆盒7#是正极性。ZYJ7电缆盒7#、8#线至SH6电缆盒7#、8#线线间绝缘不良将造成二极管支路短路。

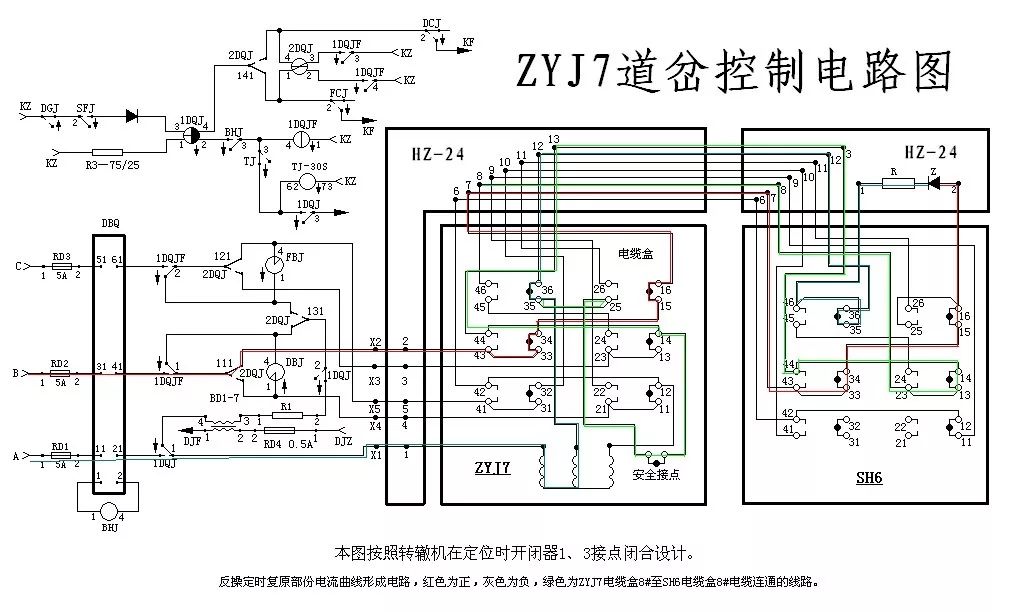

图5反操定时复原部分电流曲线构成电路
定操反时复原部分电流曲线构成电路如下(如图6):
380V电源A相—1DQJ11-12(缓放,吸起状态)—分线盘X1—ZYJ7电缆盒1#—三相电机绕组1—三相电机绕组2—ZYJ7的35—25-26—ZYJ7电缆盒11#—SH6电缆盒11#—SH6的26-25--16—SH6电缆盒2#—二极管(正极性,红色)—室外电阻—SH6电缆盒1#—SH6的46-45—24-23—SH6电缆盒8#—ZYJ7电缆盒8#—ZYJ7的46-45—24-23—ZYJ7电缆盒3#—分线盘X3—2DQJ121-123—1DQJF21-22(1DQJ缓放,吸起状态)—380V电源C相(负极性,灰色)。
请注意绿色线路:上述电路中还有一条分支,ZTJ7的25(+)—安全接点—14—44-- ZYJ7电缆盒13#-- SH6电缆盒3#-- SH6的44-43—SH6电缆盒7#-- ZYJ7电缆盒7#(正极性)。而SH6电缆盒8#—ZYJ7电缆盒8#是负极性。ZYJ7电缆盒7#、8#线至SH6电缆盒7#、8#线线间绝缘不良将造成二极管支路短路。

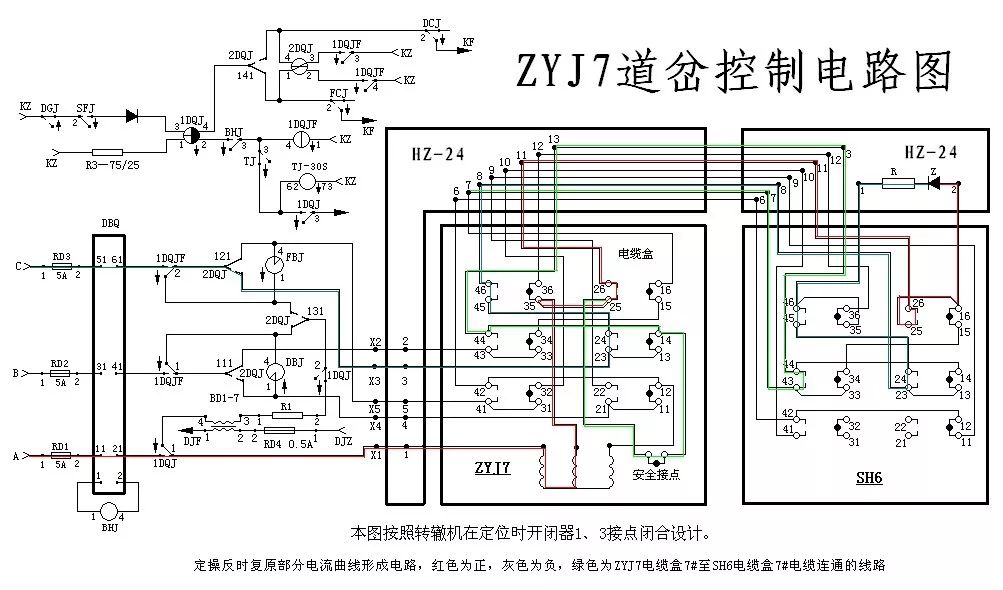

图6定操反时复原部分电流曲线构成电路
当SH6电缆盒7#-- ZYJ7电缆盒7#与SH6电缆盒8#—ZYJ7电缆盒8#电缆线间绝缘不良时,不管是定位还是反位都将造成二极管支路(电阻和二极管)短路。当线间绝缘不良时,因线间电阻的不确定性短路电流呈现不同的形式。
在主干电缆上X2与X3线间绝缘不良与上述现象相似。
图7是道岔因故二极管支路(电阻和二极管)短路时道岔动作电流典型曲线图。与二极管短路曲线的区别是复原部分曲线因电阻也被短路电流曲线特高。

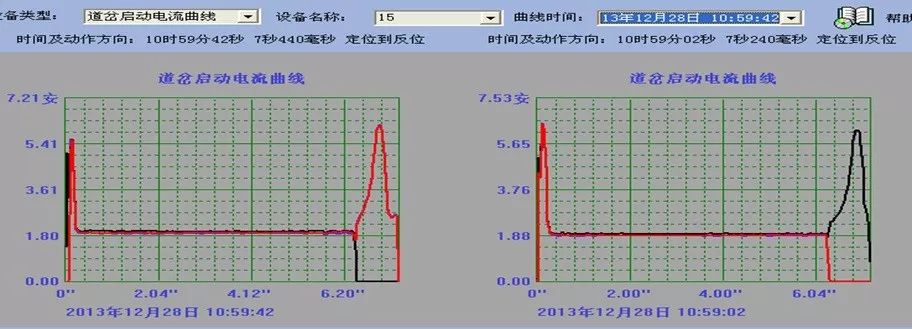

图7二极管支路(电阻和二极管)短路时道岔动作电流典型曲线
三、查找处理
处理人员在天窗内通过甩线用排除法查到7#道岔ZYJ7电缆盒7#、8#线至SH6电缆盒7#、8#线线间绝缘不良(0.4M),更换芯线后道岔动作电流曲线正常。
